[ECOK 인사이트 #03] ESS 액침냉각방식(Immersion Cooling)

ESS(에너지저장장치) 액침냉각방식(Immersion Cooling) 은 배터리 셀이나 모듈을 특수 절연 냉각액(Dielectric Fluid)에 직접 담가서 냉각하는 방식입니다.

기존의 공랭식(Fan)이나 수랭식(Water Cooling)과 비교했을 때 발열 억제 효과와 안전성이 뛰어난 차세대 열관리 기술입니다.

🔹 기본 원리

• 냉각 매체: 전기가 통하지 않는 절연 특수유(예: 합성 에스터계, 불소계 냉각유)를 사용합니다.

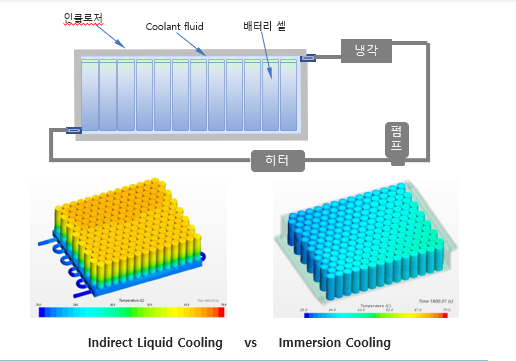

• 냉각 방식: 배터리 셀 전체를 냉각유에 직접 침지(Immersion)시켜 열을 빠르게 흡수·분산시킵니다.

• 열 전달 경로: 셀 표면과 냉각액이 직접 접촉하기 때문에, 공기나 냉각판을 통한 간접 냉각보다 훨씬 효율적입니다.

🔹 장점

1. 고효율 열 관리

   • 셀 표면과 냉각유가 직접 맞닿아 있어, 온도 편차(셀 간 ΔT)를 2~3℃ 수준으로 최소화 가능

   • 열폭주(Thermal Runaway) 확산을 방지하는 데 유리

2. 안전성 향상

   • 절연유가 불꽃 확산을 차단 → 화재·폭발 위험 저감

   • 셀 과열 시 국부적인 화재 확산 방지 효과

3. 시스템 소형화 가능

   • 팬/수로/펌프 등의 부품 축소 → ESS 함체 크기 감소

   • 공랭식 대비 에너지 소모(팬 구동 전력) 절감

4. 장수명화

   • 온도 편차를 줄여 셀 열화(Degradation) 속도를 늦춤

   • ESS 사이클 수명 연장 효과

🔹 단점 및 고려사항

• 비용: 절연 냉각유 가격이 높고, 교체·관리 비용 발생

• 밀폐 설계 필요: 냉각유 누유(leakage) 방지를 위한 정밀 설계 요구

• 유체 관리 기술: 냉각유의 열전도율, 점도, 산화 안정성, 친환경성 고려 필요

• 표준화 부족: 아직 대규모 ESS 현장 적용은 초기 단계 (데이터센터/EV 배터리 쪽에서 먼저 적용 중)

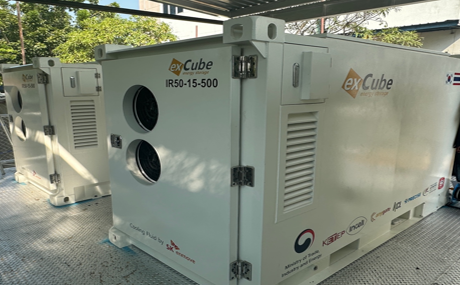

『인셀 액침형 ESS』

[출처 : 전기신문]

✔ 해외나 국내업체 여기저기서 R&D를 통하거나 자제 제작을 통해 리튬이온 배터리 열폭주에 의한 소방대책으로 여러가지 노력에 대한 부산물

로 보입니다. 다만 유지관리상 보수시 특수 절연 냉각액을 다 빼고 .. 그걸 다시 충진시키는 이러한 일들이 시간 및 비용적인 측면이 고스란히

    고객부담으로 남을거고 가뜩이나 ESS 비용에 대한 정책이 부재한 현 상태에서 또 비용 상승하는 이런한 일련된일이 답답해 보입니다.
